बैटरी और सेल परीक्षण उपकरण

उपकरण संरचना

प्रतिरूप संख्या।:

एसीई-बीसीटी 503-512

उपकरण चैनलों की संख्या

पूरी मशीन का कुल 512 चैनल

बाहरी आयाम

चौड़ाई 1620 मिमी × गहराई 550 मिमी × ऊँचाई 1840 मिमी

चेसिस रंग

मानक सफेद (अनुकूलन)

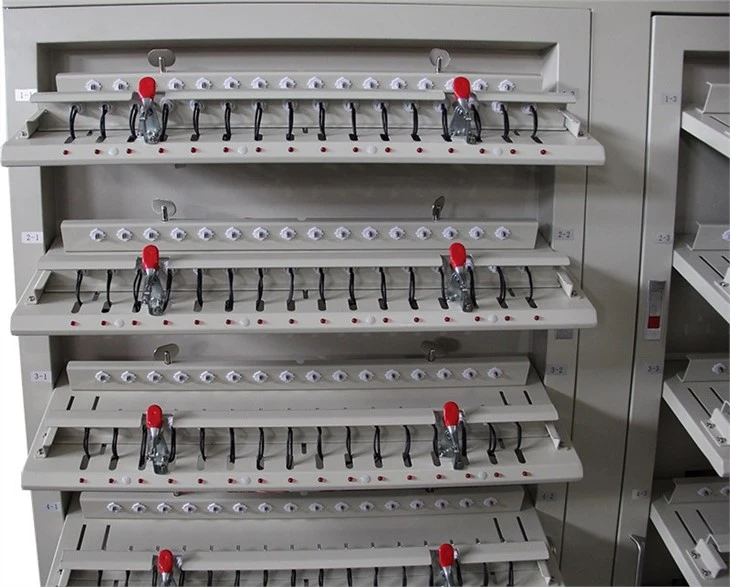

फिक्सचर फॉर्म

क्विक क्लैंप फोर-वायर क्लैंप (नुकीला सिर, फ्लैट सिर, दो टुकड़े) वैकल्पिक, बैटरी ट्रे से लैस

फिक्स्चर रिक्ति

35 मिमी

बैटरी विनिर्देशों का समर्थन करें

18650, 21700, 26650, 32650, 32700

ऑपरेटिंग बिजली की आपूर्ति

तीन-चरण 5-तार AC380V 10 प्रतिशत, 50HZ

ऑपरेटिंग बिजली की खपत

14KW से कम या इसके बराबर

काम का माहौल

तापमान -10~40 डिग्री, सापेक्ष आर्द्रता 80 प्रतिशत से कम या उसके बराबर

गर्मी लंपटता मोड

प्राकृतिक हवा का सेवन, ऊपर की ओर हवा का निकास

चैनल पैरामीटर

वोल्टेज माप सीमा

डीसी 0~5वी

बैटरी वोल्टेज रेंज

चार्जिंग DC 0~4.5V; निर्वहन डीसी 4.5 ~ 2 वी

लगातार वोल्टेज रेंज

डीसी 2.5 ~ 4.5 वी

वोल्टेज सटीकता

±(1 ‰ रीडिंग प्लस 1 ‰ पूर्णता)

वोल्टेज संकल्प

संकल्प 1mV

वोल्टेज स्थिरता

1 ‰ से कम या इसके बराबर

वर्तमान श्रृंखला

DC 30mA ~ 3A चार्ज करना; निर्वहन डीसी 30mA ~ 3A

वर्तमान सटीकता

±(1 ‰ रीडिंग प्लस 1 ‰ पूर्णता)

वर्तमान संकल्प

संकल्प 1mA

वर्तमान स्थिर पठन

1 ‰ से कम या इसके बराबर

सॉफ्टवेयर समारोह

नियंत्रण विधा

कंप्यूटर नियंत्रण उपकरण काम करते हैं, पूरे कैबिनेट नियंत्रण

संचार मोड

सीरियल पोर्ट, बॉड रेट 57600

प्रक्रिया सेटिंग्स

नेस्टेड लूप के साथ 32 कार्य चरण और 256 लूप सेट किए जा सकते हैं

चार्जिंग मोड

निरंतर वर्तमान, निरंतर वोल्टेज, निरंतर वर्तमान और निरंतर वोल्टेज

चार्ज कट-ऑफ स्थिति

वोल्टेज, वर्तमान, समय, क्षमता

डिस्चार्ज मोड

सतत प्रवाह

डिस्चार्ज कट-ऑफ स्थिति

वोल्टेज, समय, क्षमता

संरक्षण कार्य

ओवरवॉल्टेज, अंडरवॉल्टेज, ओवरकरंट, अंडरकरंट, ओवरकैपेसिटी प्रोटेक्शन, पावर-ऑफ प्रोटेक्शन, डेटा ब्रेकपॉइंट रिकवरी

समय सीमा

0~30000 मिनट/चरण, समय इकाई न्यूनतम है

समय सटीकता

± 1 ‰ से कम या इसके बराबर

नमूना निरीक्षण चक्र

8s से कम या इसके बराबर

न्यूनतम डेटा रिकॉर्डिंग आवृत्ति

8s से कम या इसके बराबर

बैटरी छँटाई

(क्षमता, समय, ओपन सर्किट वोल्टेज, डिस्चार्ज प्लेटफॉर्म, आदि) के अनुसार

वोल्टेज, वर्तमान, समय, क्षमता और अन्य डेटा रिकॉर्ड कर सकते हैं, स्वचालित रूप से निरंतर वर्तमान चार्जिंग अनुपात, क्षमता हानि, निर्वहन दक्षता, औसत वोल्टेज, औसत वोल्टेज और अन्य डेटा की गणना करते हैं, डेटा ग्राफ और चक्र आरेख प्रदान करते हैं;

डाटा प्रासेसिंग

पाठ, एक्सेल, वर्ड, या एमडीबी डेटाबेस प्रारूप फ़ाइलें उत्पन्न करें
