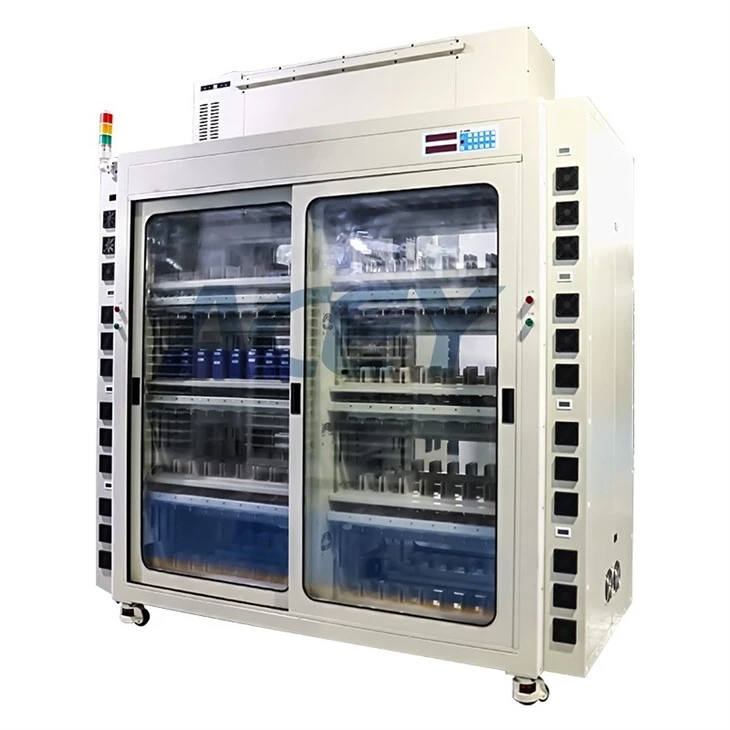

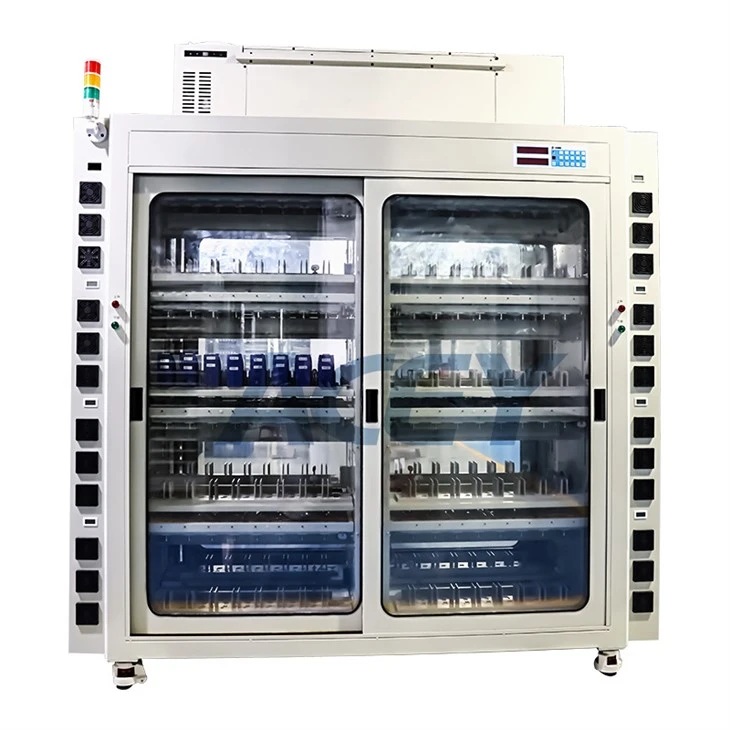

तापमान नियंत्रण के साथ 5V 30A 128 चैनल प्रिज़मैटिक लिथियम सेल क्षमता परीक्षक
मॉडल नं.: ACEY-BCT530-128P-25C
बैटरी प्रकार: प्रिज़मैटिक बैटरी
1 साल की वॉरंटी
वारंटी: आजीवन समर्थन के साथ एक वर्ष की वारंटी
पैकेज: प्लाईवुड केस
तापमान नियंत्रण के साथ 5V 30A 128 चैनल प्रिज़मैटिक लिथियम सेल क्षमता परीक्षक
उत्पाद वर्णन
ACEY {{0} BCT530 - 128P - 25C थर्मोस्टेटिक प्रिज्मीय बैटरी चार्ज/डिस्चार्ज परीक्षण प्रणाली को बैटरी क्षमता, चक्र जीवन, आंतरिक प्रतिरोध, ऊर्जा घनत्व, तापमान विशेषताओं और अन्य प्रमुख मापदंडों का मूल्यांकन करने के लिए डिज़ाइन किया गया है, जो व्यापक प्रदर्शन और विश्वसनीयता मूल्यांकन को सक्षम बनाता है। इस परीक्षण कैबिनेट में ऊर्जा-बचत तकनीक शामिल है जो बैटरी से निकलने वाली ऊर्जा को पुनर्प्राप्त करती है और इसे ग्रिड में वापस भेजती है, जिसके परिणामस्वरूप एक कुशल, विश्वसनीय और ऊर्जा-सचेत परीक्षण प्रक्रिया होती है।
विशेषताएँ

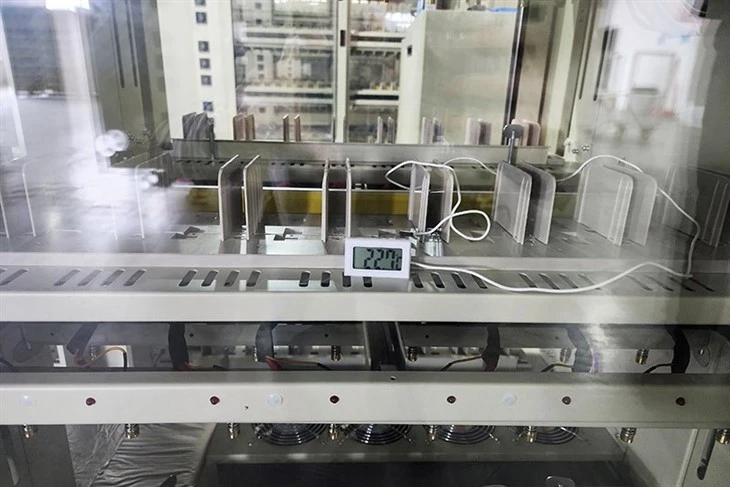

1. सिस्टम में एक संलग्न थर्मोस्टेटिक डिज़ाइन है, जो ±2 डिग्री के उतार-चढ़ाव के साथ 25 डिग्री का एक समान आंतरिक तापमान बनाए रखता है।

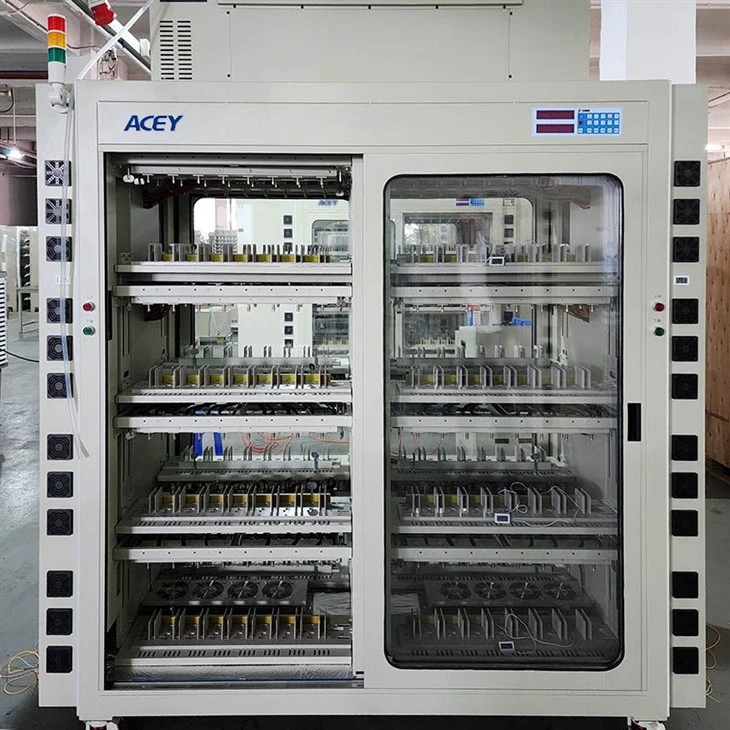

2. कैबिनेट आगे और पीछे के खंडों को एकीकृत करता है: सामने वाले हिस्से में फिक्स्चर और तापमान नियंत्रण इकाई होती है, जबकि साइड डिब्बे में बिजली आपूर्ति मॉड्यूल होता है, जो सीधे रखरखाव की सुविधा प्रदान करता है।
3. सेटअप स्वयं-निहित कैबिनेट इकाइयों को नियोजित करता है, प्रत्येक परत 16 कोशिकाओं के साथ 4 परतों में व्यवस्थित 64 परीक्षण चैनल प्रदान करता है। संपूर्ण सिस्टम में कुल 128 चैनल शामिल हैं।
4. प्रत्येक परीक्षण बिंदु अपने स्वयं के समर्पित निरंतर वर्तमान और निरंतर वोल्टेज स्रोत के साथ संचालित होता है, जो स्थिर, हस्तक्षेप मुक्त प्रदर्शन सुनिश्चित करता है। फ़ंक्शंस में प्रारंभ, रोकें, रोकें, फिर से शुरू करें और सुरक्षा शामिल हैं।
5. उपकरण 0.05% की माप सटीकता प्रदान करता है, 1-सेकंड के अंतराल पर डेटा रिकॉर्ड करता है, और उच्च विश्वसनीयता के साथ संचालित होता है।
6. वोल्टेज और करंट माप में उच्च परिशुद्धता सुनिश्चित करने के लिए चार - तार केल्विन कनेक्शन का उपयोग किया जाता है।
7. मॉड्यूलर आर्किटेक्चर पर निर्मित, सिस्टम आसान रखरखाव, सर्विसिंग और घटक प्रतिस्थापन की अनुमति देता है।
इस उपकरण की संरचना
- स्वतंत्र सीपीयू बोर्ड, कीबोर्ड बोर्ड, संपूर्ण कैबिनेट एकीकृत प्रेषण नियंत्रण, एकल -प्वाइंट स्टार्ट का समर्थन करते हुए।
- सीवर्तमान और निरंतर वोल्टेज नियंत्रण मॉड्यूल।
- द्विदिश एसी/डीसी इन्वर्टर मॉड्यूल।

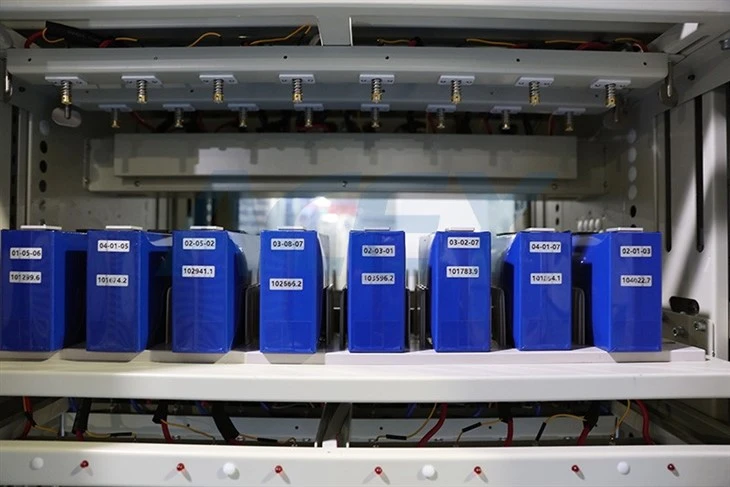

- मोटर चालित स्वचालित उद्घाटन क्लैंप।
काम के सिद्धांत
1. उपकरण को कंप्यूटर कनेक्शन द्वारा नियंत्रित किया जाता है।
सिस्टम निर्देश ट्रांसमिशन और डेटा संग्रह को सक्षम बनाता है, साथ ही मैनुअल पैरामीटर डिस्प्ले और कीबोर्ड ऑपरेशन का भी समर्थन करता है। सीपीयू द्वारा नियंत्रित स्थिरांक {1}वर्तमान बोर्ड, स्थिरांक{2}वर्तमान और स्थिरांक{3}वोल्टेज कार्यक्षमता दोनों प्रदान करता है। बैटरी चार्जिंग के दौरान, द्विदिश बिजली आपूर्ति एसी पावर को 12 वी डीसी में परिवर्तित करती है, जिसे नियंत्रित चार्जिंग निष्पादित करने के लिए स्थिरांक वर्तमान बोर्ड द्वारा नियंत्रित और मॉनिटर किया जाता है। डिस्चार्ज के दौरान, प्रक्रिया विपरीत तरीके से संचालित होती है: स्थिरांक -करंट बोर्ड पहले बैटरी वोल्टेज को 12V तक बढ़ाता है, और बाद में द्विदिशात्मक बिजली आपूर्ति इस डीसी पावर को वापस एसी में परिवर्तित कर देती है, जिसे बैटरी डिस्चार्ज से ऊर्जा पुनर्प्राप्ति प्राप्त करने के लिए कारखाने के एसी वितरण नेटवर्क में फीड किया जाता है।
2. ऊर्जा बचत प्रभाव उल्लेखनीय है
वास्तविक माप से पता चलता है कि पारंपरिक उपकरणों की तुलना में डिवाइस की बिजली खपत 40% से अधिक कम हो गई है, व्यापक बिजली बचत दर 60% से अधिक है, और बिजली की खपत 60% से अधिक बच गई है, जो बैटरी निर्माताओं के लिए बहुत सारी लागत बचाती है।
विनिर्देश
| उपकरण चैनलों की संख्या | पूरी मशीन 128chs की है |
| बाहरी आयाम | L2054mm*W940mmH2298mm (वास्तविक के अधीन) |
| केस का रंग | मानक (अनुकूलन योग्य) |
| दबाना प्रकार | फ्लैट हेड क्लैंप (मगरमच्छ क्लैंप के साथ वैकल्पिक) |
| क्लैंप स्प्रिंग | 81 मिमी |
| बैटरी विशिष्टताओं का समर्थन करें | लंबाई70मिमी-210मिमी;चौड़ाई15-70मिमी;ऊंचाई 80मिमी-230मिमी |
| लग केंद्र की दूरी 40-150 मिमी। | |
| चैनल नियंत्रण मोड | प्रत्येक चैनल को स्वतंत्र रूप से शुरू, रोका, निलंबित, जारी और संरक्षित किया जा सकता है। |
| प्रत्येक चैनल में स्वतंत्र स्थिर वोल्टेज और करंट होता है। हार्डवेयर नियंत्रण सर्किट | |
| प्रत्येक चैनल की चार्जिंग करंट और डिस्चार्जिंग करंट की सटीकता को सॉफ्टवेयर द्वारा स्वचालित रूप से कैलिब्रेट किया जा सकता है | |
| कार्यशील विद्युत आपूर्ति | तीन चरण पांच तार AC380V土10%, 50Hz |
| ऊर्जा घटक | 0.99 से अधिक या उसके बराबर, टीएचडीयू 2% से कम या उसके बराबर |
| एसी वर्तमान विरूपण दर | 2% से कम या उसके बराबर |
| पूरी मशीन की दक्षता | चार्ज 80% से अधिक या उसके बराबर, डिस्चार्ज 70% से अधिक या उसके बराबर |
| बिजली की खपत का काम | 23 किलोवाट से कम या उसके बराबर |
| उपकरण विफलता दर | <1% |
| काम का माहौल | तापमान -10~40 डिग्री. सापेक्षिक आर्द्रता 80% |
| लगातार तापमान समारोह | बॉक्स के अंदर 25±2 डिग्री |
| तापमान नियंत्रण समारोह | कार्य चरण प्रक्रिया चलाने से पहले तापमान पूर्व निर्धारित मान तक पहुँच जाता है। |
| पावर घटक सुरक्षा फ़ंक्शन | 1. ग्रिड वोल्टेज ओवररन सुरक्षा |
| 2. ग्रिड फ्रीक्वेंसी ओवररन सुरक्षा | |
| गर्मी अपव्यय मोड | अंदर प्राकृतिक हवा, ऊपर की ओर निकास |
| वोल्टेज माप सीमा | डीसी 0~5V |
| बैटरी वोल्टेज रेंज | चार्ज DC 0~4.5V; डिस्चार्ज DC 4.5~2V |
| लगातार वोल्टेज रेंज | डीसी 2~4.5V |
| वोल्टेज सटीकता | ±(0.05% रीडिंग + 0.05% पूर्ण), रिज़ॉल्यूशन अनुपात 1mV |
| वोल्टेज नियंत्रण संकल्प | 0.1mV |
| वोल्टेज नमूनाकरण संकल्प | 0.1mV |
| वोल्टेज स्थिरता | (±1mA) से कम या उसके बराबर |
| वर्तमान सीमा | चार्ज DC300mA-30A; डिस्चार्ज DC 300mA-50A |
| वर्तमान सटीकता | ±(0.05% रीडिंग + 0.05% पूर्ण), रिज़ॉल्यूशन अनुपात 1mV |
| वर्तमान नियंत्रण संकल्प | 0.1mA |
| वर्तमान नमूनाकरण संकल्प | 0.1mA |
| वर्तमान वृद्धि समय (90% लोड) | 50MS से कम या उसके बराबर |
| चैनल शुरू होने का समय{{0}अप समय (90% लोड) | 50MS से कम या उसके बराबर |
| वर्तमान स्थिरता | (±1mA) से कम या उसके बराबर |
| नियंत्रण मोड | कंप्यूटर नियंत्रण, स्कैनिंग फ़ंक्शन के साथ पूरे कैबिनेट को नियंत्रित कर सकता है |
| संचार विधा | 485एस पोर्ट संचार (पोर्ट दर 57600)/टीसीपी |
| प्रक्रिया सेटिंग्स | अधिकतम 32 चरण और 256 चक्र निर्धारित किए जा सकते हैं |
| चार्जिंग मोड | सतत प्रवाह; स्थिर तापमान; निरंतर वर्तमान और दबाव |
| चार्जिंग कट-ऑफ की शर्तें | वोल्टेज, करंट, समय, क्षमता |
| डिस्चार्ज मोड | स्थायी प्रवाह, निरंतर शक्ति, निरंतर प्रतिरोध |
| डिस्चार्जिंग कट-ऑफ की शर्तें | वोल्टेज, समय और क्षमता |
| संरक्षण समारोह | ओवरवोल्टेज, अंडरवोल्टेज, ओवरकरंट, अंडरकरंट, ओवरकैपेसिटी प्रोटेक्शन, पावर ऑफ प्रोटेक्शन, डेटा ब्रेकपॉइंट रिकवरी |
| निर्धारित समय - सीमा | 0~3000 मिनट/मिनट में कदम |
| समय की सटीकता | ±0.1% से कम या उसके बराबर |
| नमूनाकरण निरीक्षण चक्र | 1s-60s वैकल्पिक |
| बैटरी छँटाई | क्षमता, समय, ओपन सर्किट वोल्टेज, डिस्चार्ज प्लेटफॉर्म आदि के अनुसार विभाजित करें। |
| डाटा प्रासेसिंग | सिस्टम वोल्टेज, करंट, समय और क्षमता सहित प्रमुख मापदंडों को रिकॉर्ड करता है, और स्वचालित रूप से निरंतर वर्तमान चार्जिंग अनुपात, क्षमता हानि, डिस्चार्ज दक्षता, औसत वोल्टेज और औसत वोल्टेज जैसे मेट्रिक्स की गणना करता है। यह टेक्स्ट, एक्सेल, वर्ड और एमडीबी फ़ाइलों सहित कई प्रारूपों में डेटा निर्यात का समर्थन करते हुए, विज़ुअलाइज़ेशन के लिए डेटा वक्र और चक्र आरेख भी उत्पन्न करता है। |
| सॉफ्टवेयर का मूल कार्य |
1.सॉफ्टवेयर कई व्यवधान परिदृश्यों से स्वचालित पुनर्प्राप्ति का समर्थन करता है, जिसमें मैन्युअल पॉज़, सॉफ़्टवेयर शटडाउन, बिजली विफलता, संचार डिस्कनेक्शन और अप्रत्याशित सिस्टम स्टॉप शामिल हैं। |
|
2. बारकोड स्कैनिंग, 1डी और क्यूआर कोड पहचान, चैनल स्किपिंग स्कैनिंग और लोड असिस्टेड स्कैनिंग सहित कई प्रकार की स्कैनिंग विधियां समर्थित हैं। |
|
| 3.सभी विस्तृत परीक्षण डेटा स्थानीय रूप से संग्रहीत किया जाता है, जिससे प्रत्येक चैनल के डेटा को संख्यात्मक और ग्राफिकल दोनों स्वरूपों में वास्तविक समय और ऐतिहासिक रूप से देखने की अनुमति मिलती है। सिस्टम परीक्षण पूरा होने पर स्वचालित डेटा निर्यात को कॉन्फ़िगर करने के विकल्प के साथ एक्सेल रिपोर्ट को व्यक्तिगत रूप से या बैचों में निर्यात करने का समर्थन करता है। | |
| 4. क्षमता छँटाई का समर्थन करें, और बैटरी छँटाई को ग्रेड करें; | |
| 5. परीक्षण के बाद योग्य निर्णय का समर्थन करें, और निर्दिष्ट चक्र क्षमता, वोल्टेज, समय और अन्य जानकारी के अनुसार पास/एनजी परिणामों का मूल्यांकन करें; | |
| 6. विभिन्न चरण सुरक्षा और वैश्विक वोल्टेज, वर्तमान, तापमान असामान्य सुरक्षा और असामान्य अलार्म का समर्थन करें, बैटरी पैक ओवरचार्ज, ओवरडिस्चार्ज सुरक्षा परीक्षण का समर्थन करें; | |
| 7. समर्थन चैनल समानांतर (उपकरण के अनुसार); | |
| 8. समर्थन इकाई रूपांतरण; | |
| 9. डेटाबेस सर्वर बैकग्राउंड स्टोरेज या एमईएस डॉकिंग का समर्थन करें; | |
| 10. सॉफ़्टवेयर ऑफ़लाइन सुरक्षा; |
